大口徑彈性座封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動系統、市政建設及礦山、冶金、電廠等行業。

大口徑彈性座封閘閥概述：

一、主要零部件材料

NO.	零件名稱	材質
1	閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
2	閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠
3	內六角螺栓	碳化處理
4	密封圈	三元乙丙或丁腈橡膠
5	閥蓋	灰鑄鐵、球墨球鐵、鑄鋼
6	閥桿	不銹鋼
7	“O”形密封圈	丁腈橡膠
8	止推軸承	錫青銅
9	螺栓	碳鋼、合金鋼
10	壓蓋	球墨鑄鐵、鑄鋼
11	防塵罩	丁腈橡膠
12	手輪	可鍛鑄鐵

二、主要技術參數

公稱壓力：1.0～2.5MPa
公稱通徑：500～1200mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598

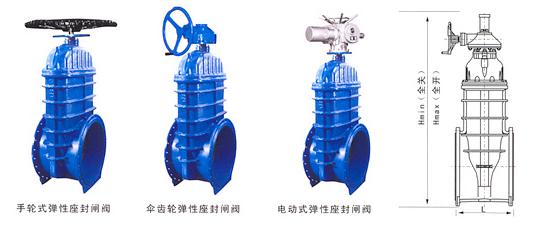

三、主要連接外型尺寸

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
Hmin（全關）	1480	1665	2200	2800	2800	3000	3000
Hmax（全開）	165	1900	2350	2950	2950	3150	3150
H（電動）	電動裝置可由用戶指定
