氣動卸灰球閥
卸灰球閥結構特點及用途：
本系列結構特點同噴煤球閥是控制含塵氣體、含顆粒液體、粉末等介質理想設備，主要適用于高爐除塵卸灰系統。
本系列球閥有氣動、液動、電動、蝸輪蝸桿等驅動。
要主性能
|
型號 |
公稱壓力 MPa |
強度試驗 MPa |
密封試驗壓力 MPa |
適用溫度℃ |
適用介質 |
|
Q347MF |
0.6 |
0.9 |
0.66 |
≤350、150 |
煤粉、廢渣、 |
|
Q347MF |
1.6 |
2.4 |
1.76 |
氣動裝置性能參數
|
公稱通徑 |
氣缸型號 |
供氣壓力 |
管接頭 |
動作時間 |
|
DN200～250 |
QYQGA200×250 |
0.40.6-MPa |
H18×1.5 |
≤8S |
|
DN300 |
QYQGA250×340 |
0.40.6-MPa |
H27×2 |
≤8S |
|
DN350～400 |
QYQGA300×460 |
0.40.6-MPa |
H27×2 |
≤8S |
|
DN500～600 |
QYQGA400×580 |
0.40.6-MPa |
H27×2 |
≤8S |
液壓裝置性能參數
|
公稱通徑 |
液壓型號 |
液壓系統壓力 |
管接頭 |
動作時間 |
|
DN200-300 |
QYDG100 |
4-6.3MPa |
H18×1.5 |
≤15S |
|
DN350-400 |
QYDG120 |
|||
|
DN500-600 |
QYDG160 |
H27×2 |

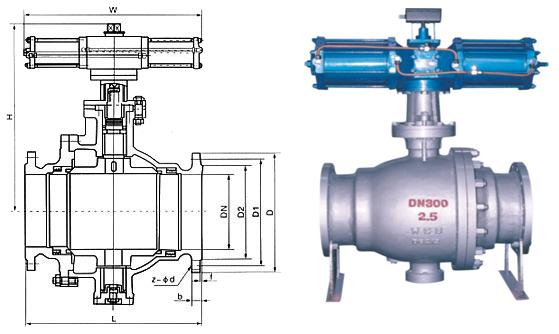

主要外形連接尺寸表
| 型號 | 公稱壓力PN | 公稱通徑DN | 200 | 250 | 300 | 350 | 400 | 5D0 | 600 |
| 蝸輪傳動傳動卸灰球閥Q347MF | 0.6Mpa | D | 315 | 370 | 435 | 485 | 535 | 640 | 755 |
| D1 | 280 | 335 | 395 | 445 | 495 | 6D0 | 705 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| L3 | 655 | 655 | 815 | 1043 | 1043 | 1243 | 1243 | ||
| H | 714 | 821 | 936 | 1010 | 1049 | 1240 | 1320 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 22 | 24 | 24 | 26 | 28 | 30 | 30 | ||
| n-φd | 8-φ18 | 12-φ18 | 12-φ23 | 12-φ23 | 16-φ23 | 16-φ23 | 20-φ25 | ||
| 1.6MPa | D | 335 | 405 | 460 | 520 | 580 | 705 | 840 | |
| D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| L3 | 655 | 655 | 815 | 1043 | 1043 | 1243 | 1243 | ||
| H | 714 | 821 | 936 | 1010 | 1049 | 1240 | 1320 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
| n-φd | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 | ||
| 液動卸灰球閥Q747MF | 1.6MPa | D | 335 | 405 | 460 | 520 | 580 | 705 | 840 |
| D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
| D2 | 265 | 320 | 375 | 435 | 485 | 608 | 718 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| L2 | 578 | 578 | 578 | 578 | 578 | 668 | 668 | ||
| H | 708 | 797 | 836 | 866 | 896 | 1101 | 1161 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
| z-d | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 | ||
| 氣動卸灰球閥Q647MF | 1.6MPa | M | 18×1.5 | 18×1.5 | 18×1.5 | 18×1.5 | 18×1.5 | 27×2 | 27×2 |
| D | 335 | 405 | 460 | 520 | 580 | 705 | 840 | ||
| D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| H | 612 | 701 | 754 | 784 | 842 | 1010 | 1102 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
| n-φd | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 | ||
| 配用手動裝置 | S-01 | S-02 | S-03 | S-04 | S-05 | S-06 | S-07 | ||
| 電動卸灰球閥Q947MF | 1.6MPa | D | 335 | 405 | 460 | 520 | 580 | 705 | 840 |
| D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| L1 | 225 | 300 | 322 | 400 | 450 | 500 | 550 | ||
| L2 | 274 | 476 | 476 | 476 | 476 | 476 | 476 | ||
| L3 | 216 | 400 | 400 | 400 | 4D0 | 400 | 400 | ||
| L4 | 185 | 381 | 381 | 381 | 381 | 381 | 381 | ||
| H | 702 | 898 | 937 | 997 | 1027 | 1147 | 1207 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
| n-φd | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 | ||
| 配用電動置 | DQ200A | QB4400 | QB4000 | QB44000 | QB45000 | Q856000 |
