名稱：浮動式球閥
型號： Q41F、Q41H
口徑： DN15-DN250
壓力： PN1.6～4.0MPa
材質：鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼

流量特性

O型浮動式切斷球閥的流量特性為快開特性，特性曲線如下圖所示。

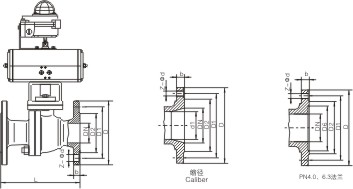

外形及連接尺寸

規格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法蘭 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-φ14	78	140
	20	140	105	75	55	14	4-φ14	84	160
	25	150	115	85	65	14	4-φ14	95	180
	32	165	135	100	78	16	4-φ18	150	250
	40	180	145	110	85	16	4-φ18	150	300
	50	200	160	125	100	16	4-φ18	170	350
	65	220	180	145	120	18	4-φ18	195	350
	80	250	195	160	135	20	8-φ18	215	400
	100	280	215	180	155	20	8-φ18	250	500
	125	320	245	210	185	22	8-φ18	265	600
	150	360	280	240	210	24	8-φ23	270	800
	200	400	335	295	265	26	12-φ23	330	1200
2.5MPa	15	130	95	65	45	16	4-φ14	103	140
凸面法蘭 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-φ14	112	160
	25	150	115	85	65	16	4-φ14	123	180
	32	165	135	100	78	18	4-φ18	150	250
	40	180	145	110	85	18	4-φ18	156	300
	50	200	160	125	100	20	4-φ18	172	350
	65	220	180	145	120	22	8-φ18	197	350
	80	250	195	160	135	22	8-φ18	222	400
	100	280	230	190	160	24	8-φ23	253	500
	125	320	270	220	188	28	8-φ25	275	600
	150	360	300	250	218	30	8-φ25	286	800
	200	400	360	310	278	34	12-φ25	340	1200
	250	533	425	370	332	36	12-φ30	420	1800

規格主要尺寸

4．OMPa	DN	L	D	Dl	D2	D6	b	n-φd	H	D0
凹凸法蘭 MFM Q41F Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-φ14	103	140
	20	140	105	75	55	5l	16	4-φ14	112	160
	25	150	115	85	65	58	16	4-φ14	123	160
	32	180	135	100	78	66	18	4-φ18	150	250
	40	200	145	110	85	76	18	4-φ18	156	250
	50	220	160	125	100	88	20	4-φ18	172	350
	65	250	180	145	120	110	22	8-φ18	197	350
	80	280	195	160	135	12l	22	8-φ18	222	450
	100	320	230	190	160	150	24	8-φ23	253	450
	125	400	270	220	188	176	28	8-φ25	275	600
	150	400	300	250	218	204	30	8-φ25	286	800
	200	550	375	320	282	260	38	12-φ30	340	1200
	250	568	445	385	345	313	42	12-φ34	420	1800
6.4MPa	15	165	105	75	55	40	18	4-φ14	105	140
凹凸法蘭 MFM Q41F Q41PPL 64 64P 64R	20	190	125	90	68	5l	20	4-φ18	125	160
	25	216	135	100	78	58	22	4-φ18	135	250
	32	229	150	110	82	66	24	4-φ23	150	350
	40	241	165	125	95	76	24	4-φ23	165	350
	50	292	175	135	105	88	26	4-φ23	175	450
	65	330	200	160	130	110	28	8-φ23	200	450
	80	356	210	170	140	121	30	8-φ23	210	600
	100	432	250	200	168	150	32	8-φ25	250	700
	125	508	295	240	202	176	36	8-φ30	295	1100
	150	559	340	280	240	204	38	8-φ34	340	1500

注：①縮徑球閥重量約為全通徑球閥重量的70%～80%。
       ②表中以分?jǐn)?shù)表示者，分子為JB/T74～90系列2尺寸(等同于原械標JB74～90-59的尺寸)，分母為JB/T74～90系列1、GB912～9131(PN1.6～4.0MPa)及HGJ44～76尺寸。
       ③LJ為環連接面法蘭球閥的結構長度。
       ④可按客戶要求選配氣動、電動、液動、氣動調節型、電動調節型。
