名稱：整體斜面球閥
型號： YHQ41F YHQ41H
口徑： DN15－200mm
壓力： PN1.6~10.0Mpa
材質：鑄鋼、不銹鋼

整體斜面球閥產品詳細介紹:

整體斜面球閥是本公司開發的新型產品，適用于液化石油氣、油品、水、腐蝕性流體工程及鋁業氧化鋁粉輸送工程。該閥采用楔式上裝型，結構新穎，性能優異。目前球閥大多為側裝式，此種結構普遍存在著啟閉力矩大，并且因溫差及管道安裝應力的影響而大大增加了啟閉力矩或者造成泄漏。本產品克服上述存在問題并顯示出獨特的優點。 1、密封可靠由于閥體是整體式，溫差及管道安裝應力不影響球體密封副的密封性能。在密封副磨損時，彈簧力能自動補償。 2、操作輕便啟閉力矩僅為常用球閥的50％以下。 3、使用壽命長優質的聚四氟乙烯閥座內、外有金屬保護圈,防止介質對閥座的沖刷損壞及聚四氟乙烯的冷流。并且預緊力可調整達到較小的密封比壓，這將大大提高使用壽命。而一旦閥座被火燒壞，內外金屬保護圈，起一定的保護作用。 4、維護方便本產品需要維護時，只要將閥蓋拆開，即可進行維護，不必將閥門從管道上拆下。

整體斜面球閥主要設計參數;

公稱通徑：DN15－200mm、1/2~2in
公稱壓力：PN1.6~10.0Mpa、Class 150~600Lb
適用溫度：-28~300℃、-28~180℃、-28~425℃
連接方式：法蘭連接：JB/T79-1994、GB9113-1988、ANSI B16.5、HGJ 44~76-1991、HG 5010-1958
　　　　　對焊連接：ANSI B16.25、GB 12224-1989

YHQ341H蝸輪傳動整體斜面球閥主要零件材質表

閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
球體	2Cr13H.Cr	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2
密封材質	PTFE、柔性石墨、碳纖維
閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2

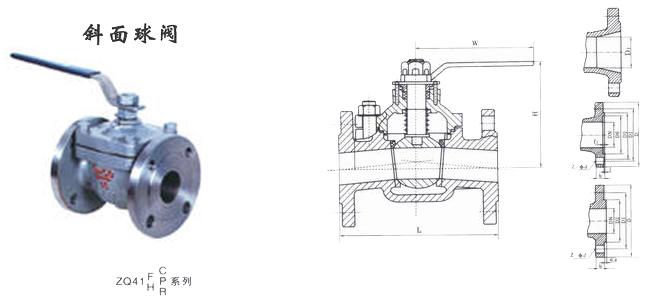

蝸輪傳動整體斜面球閥【主要尺寸參數】

1.6Mpa
DN	d1	L	H1	H2	W	E	D2	D1	D	b	f	N-Φ
15	15	130	110	65	130		45	65	95	14	2	4-14
20	20	130	115	75	130		55	75	105	14	2	4-14
25	25	140	130	95	160		65	85	115	14	2	4-14
32	32	165	150	107	250		78	100	135	16	2	4-18
40	40	165	180	120	250		85	110	145	16	3	4-18
50	50	203	205	140	300		100	125	160	16	3	4-18
65	65	222	240	180	300		120	145	180	18	3	4-18
80	80	241	240	210	350		135	160	195	20	3	8-18
100	100	305	325	220	350		155	180	215	20	3	8-18
125	125	356	350	230	400		185	210	245	22	3	8-18
150	150	394	350	320		95	210	240	280	24	3	8-23
200	200	457	420	380		95	265	295	335	26	3	12-23
250	250	533	450	420		110	320	355	405	30	3	12-25
300	300	610	520	508		110	375	410	460	30	4	12-25

2.5Mpa/4.0Mpa
DN	d1	L	H1	H2	W	E	D3	F	D2	D1	D	b	f	N-Φ
15	15	140	110	65	130		40	4	45	65	95	16	2	4-14
20	20	152	115	75	130		51	4	55	75	105	16	2	4-14
25	25	165	130	95	160		58	4	65	85	115	16	2	4-14
32	32	180	150	107	250		66	4	75	100	135	18	2	4-18
40	40	200	180	120	250		76	4	85	110	145	18	3	4-18
50	50	230	205	140	300		88	4	100	125	160	20	3	4-18
65	65	290	240	180	300		110	4	120	145	180	22	3	8-18
80	80	310	240	210	350		121	4	135	160	195	22	3	8-18
100	100	350	325<, /TD>	220	350		150	4.5	160	190	230	24	3	8-23
125	125	400	350	230	400		176	4.5	188	220	270	28	3	8-25
150	150	480	350	320		95	204	4.5	218	250	300	30	3	8-25
200	200	502	420	380		95	260	4.5	278	310	360	34	3	12-25
250	250	568	450	420		110	313	4.5	332	370	425	36	3	12-30
300	300	648	520	508		110	364	4.5	390	430	485	40	4	16-34
6.4Mpa
15	15	140	110	65	130		40	4	55	75	105	18	2	4-14
20	20	152	115	75	130		51	4	68	90	125	20	2	4-18
25	25	165	130	95	160		58	4	78	100	135	22	2	4-18
32	32	180	150	107	250		66	4	82	110	150	24	2	4-23
40	40	200	180	120	250		76	4	95	125	165	24	3	4-23
50	50	230	205	140	300		88	4	105	135	175	26	3	4-23
65	65	290	240	180	300		110	4	130	160	200	28	3	8-23
80	80	310	240	210	350		121	4	140	170	210	30	3	8-23
100	100	350	325	220	350		150	4.5	168	200	250	32	3	8-25
150	150	480	350	320		95	204	4.5	240	280	340	38	3	8-34
200	200	502	420	380		95	260	4.5	300	345	405	44	3	12-34
250	250	568	450	420		110	313	4.5	352	400	470	48	3	12-41
