電話：021-66075588
傳真：021-36213039
地址：上海市寶山區市臺路388號

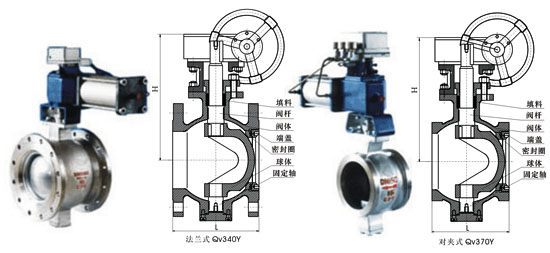

V型球閥的外形尺寸PN16-40
| 公稱通徑DN | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 法蘭式L | 102 | 114 | 124 | 165 | 165 | 194 | 210 | 229 | 200 | 240 | - | - | - |
| 對夾式L | 50 | 60 | 75 | 85 | 100 | 115 | 135 | 160 | 200 | 240 | - | - | - |
| H | 200 | 250 | 225 | 235 | 260 | 270 | 320 | 340 | 3960 | 420 | 510 | 600 | 700 |
結構特點
1、V型球閥采用蝶形彈簧或圓柱彈簧加載的可動閥座結構，閥座與V型球芯不產生卡阻或脫離等問題，密封可靠，使用命長；
2、V型切口球芯與閥座間有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質；
3、球體與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速噴涂鎢鈷合金（硬度大于HRC70)及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過600℃。
4、蝸輪傳動具有精確調節和可靠定位功能，流量特性近似等百分比，可調范圍大，調節精度高；
5、全開時流通能力大，壓力損失小，介質不會沉積在閥體中腔。
氣動V型球閥型號、材料及主要參數
產品型號
Bv40F-16C
Bv70F-16CBv40F-16P
Bv70F-16PBv40F-16R
Bv70F-16RBv40Y-16C
Bv70Y-16CQ40Y-16P
Q70Y-16PQV40Y-16R
Qv70-16R
Qv40F-150LbC
Qv70F-150LbCDYQ40F-6P-64P
DYQ40F-6R-64R
BQ40Y-6C-64
BQ40Y-6P-64P
BQ40Y-6R-64R
閥體
WCB
CF8
CF8M
WCB
CF8
CF8M
球體
CF8
CF8
CF8M
CF8氮化
CF8氮化
CF8M氮化
閥桿/固定軸
2Cr13
304
316
2Cr13
304
316
密封圈
PTFE/RPTFE/PPL/尼龍
2Cr13
CF8+STL
CF8M+STL
端蓋
16Mn
304氮化
3164氮化
16Mn
304氮化
316氮化
蝸輪V型球閥
Qv后插入“3”表示，示例：BQ340F-16C
Qv后插入“3”表示，示例：DYQ340F-16C
氣動V型球閥
Qv后插入“6”表示，示例：BQ640F-10C
Qv后插入“6”表示，示例：DYQ640F-10C
電動V型球閥
Qv后插入“9”表示，示例：DYQ940F-16P
DQv后插入“9”表示，示例：DYQ940F-16P
