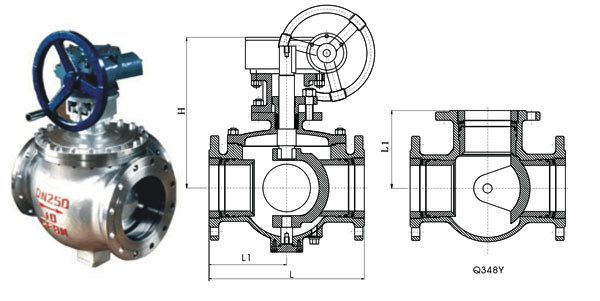

半球三通硬密封球閥的外形尺寸 PN10-40
| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| 203 | 222 | 241 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 914 | 1067 | |
| 101.5 |
111 |
1205.5 | 152.5 | 178 | 197 | 228.5 | 266.5 | 305 | 343 | 381 | 457 | 533.5 | |
| 325 | 335 | 360 | 370 | 420 | 440 | 490 | 520 | 610 | 700 | 800 | 900 | 1000 |
適用工況
本閥門適用于高溫或含固體顆粒介質、粉狀介質及易結晶介質管路系統作三通切換用。
產品特點
1、采用非整球的結構設計，完全解決了中腔易沉積介質及污物問題。
2、結構緊湊，啟閉迅速，流道通暢，流體阻力小。
3、球體表面與金屬閥座之間具有剪切作用，特別適用于含纖維、固體顆粒、料漿等。
型號、材料及主要參數
產品型號
Q48Y-10-25C
Q48Y-150LbCQ48Y-10-25P
Q48Y-150LbPQ48Y-10-25R
Q48Y-150LbR
閥體
WCB
CF8
CF8M
球體
WCB+STL
CF8+STL
CF8M+STL
閥桿/固定軸
2Cr13
304
316
密封圈
2Cr13+STL
CF8+STL
CF8M+STL
端蓋
16Mn
304氮化
316氮化
填料
石墨
石墨
石墨
適用介質
含固體顆粒或高溫介質
適用溫度
-29-425℃
-29-600℃
蝸輪四通換向閥
Q后插入“3”表示，示例：Q348Y-16C
氣動四通換向閥
Q后插入“6”表示，示例：Q648Y-10C
電動四通換向閥
Q后插入“9”表示，示例：Q948Y-16P
