電話：021-66075588
傳真：021-36213039
地址：上海市寶山區市臺路388號
Y形三通球閥結構特點
球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速涂鎢鈷合金（硬度大于HRC70）及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過℃

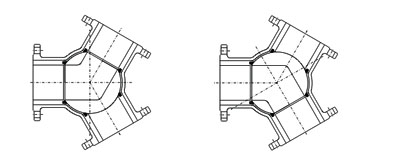

流向結合
Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。
型號、材料及主要參數
產品型號
Q42F-10-40C
Q42F-10-40P
Q42F-10-40R
Q42Y-150-300C
Q42Y-150-300P
Q42Y-150-300R
閥體
WCB
CF8
CF8M
球體
WVB+ENP
CF8
CF8M
閥桿/固定圈
2Cr13
304
316
閥座
PTFE
PTFE
PTFE
填料
PTFE+O形圈
PTFE+O形圈
適用介質
水、油、蒸汽等
酸等腐蝕性介質
適用溫度
-29-150℃
-29-150℃

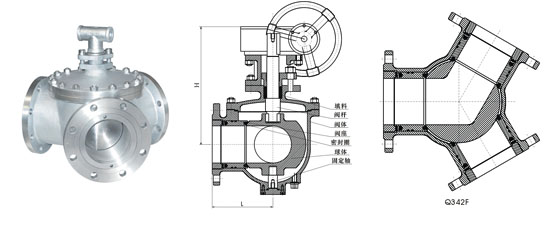

蝸輪Y型三通球閥
Q后插入“3”表示，示例：Q342F-16C
氣動Y型三通球閥
Q后插入“6”表示，示例：Q642F-10C
電動Y型三通球閥
Q后插入“9”表示，示例：Q942F-16P
Y形三通球閥的外形尺寸PN10-40
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
75
75
90
100
110
120
130
140
160
190
220
275
H
90
90
102
115
135
140
155
185
210
275
305
335
