電話：021-66075588
傳真：021-36213039
地址：上海市寶山區市臺路388號
固定式三通球閥結構特點

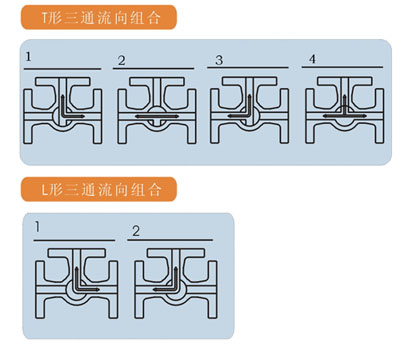

固定式三通球閥采用固定球，彈簧或碟簧加載的四面閥座結構，密封可靠，開關輕便。此結構球體不同，有T形之分，其中T形可實現對介質的分流或混流四種工況，根據需要可選擇其中兩種或三種進行組合；L形可實現對介質流向切換兩種工況。
型號、材料及主要參數
產品型號
Q48F、Q49F-10C-40
Q48F、Q49F-10P-40P
閥體
WCB
CF8
球體
CF8
CF8
閥桿/固定軸
2Cr13
304
密封圈
PTFE
PTFE
閥座
2Cr13
F304
填料
PTFE+O形圈
PTFE+O形圈
適用介質
水、油、蒸汽等
酸等腐蝕性介質
適用溫度
-29-200℃
-29-200℃
蝸輪固定三通球閥
Q后插入“3”表示，示例：Q348F-16C
氣動固定三通球閥
Q后插入“6”表示，示例：Q648F-150LB
電動固定三通球閥
Q后插入“9”表示，示例：Q948F-10C

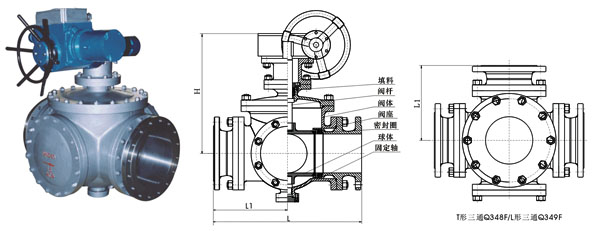

固定式三通球閥的外形尺寸PN10-40
公稱通徑DN
50
65
80
100
125
150
200
250
300
350
400
500
600
L
240
360
280
320
380
440
670
760
850
980
1080
1360
1750
L1
12
130
140
160
190
220
335
380
425
490
540
680
875
H
325
335
360
370
420
440
490
520
610
700
800
900
1000
