QJH高壓球芯截止閥
圖形符號
型號說明.jpg)
① 系列代號Series Code：QJH系列高壓球芯截止閥
② 壓力等級Pressure Grade：H-32MPa
③ 公稱通徑Nominal Path：6、10、15、20、25、32、40、50、65、80mm
④ 連接形式Joint Model：B-板式、F-法式、NL-內螺紋連接、WL-外螺紋連接

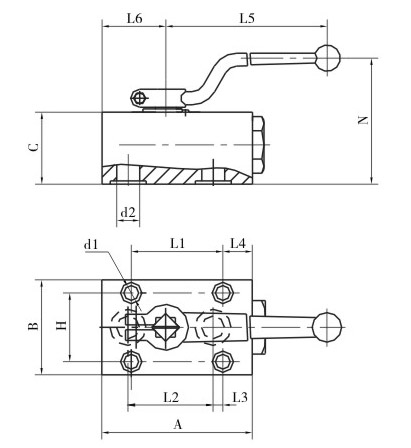

外形尺寸：
型號
A
B
C
L1
L2
L3
L4
L5
L6
H
N
d1
d2
QJH-10B
80
54
42
60
45
11
13
105
33
38
62
Ф8.5
Ф9
QJH-15B
92
58
44
56
52
6
18
147
39
42
77
Ф8.5
Ф14
QJH-20B
108
70
52
70
60
8.5
21.5
185
45
50
90
Ф11
Ф18
QJH-25B
125
75
60
80
72
11
20
185
54.5
55
99
Ф11
Ф24
QJH-32B
152
98
71
120
90
19
16
240
69.5
75
111
Ф13
Ф30
QJH-40B
185
120
93
150
110
23
20
240
80
90
129
Ф17
Ф38
|
型號
|
D
|
L
|
L1
|
L2
|
H
|
F
|
E
|
N
|
|
QJH-50F1
|
Ф62
|
170
|
30
|
17
|
104
|
118
|
55
|
240
|
|
QJH-65F1
|
Ф77
|
220
|
45
|
22
|
126
|
132
|
67
|
—
|
|
QJH-80F1
|
Ф91
|
240
|
45
|
25
|
139
|
142
|
75
|
—
|

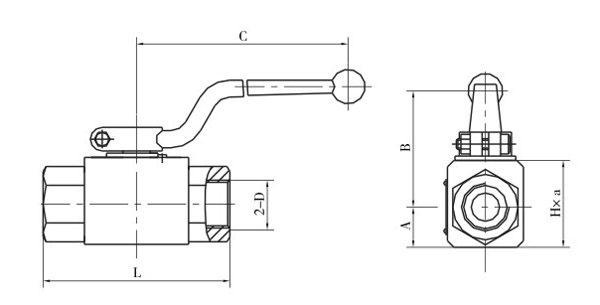

內螺紋連接尺寸：
型號
A
B
C
L
H×a
2-D
QJH-06NL
13.5
27
105
67
33×26
M16×1.5
QJH-10NL
16
40
105
76
36×32
M18×1.5
QJH-15NL
19
45
147
88
45×38
M27×2
QJH-20NL
25
46
185
100
55×48
M33×2
QJH-25NL
28.5
59
185
116
64×57
M42×2
QJH-32NL
37.5
74
240
130
84×75
M48×2
QJH-40NL
42.5
88
240
140
95×85
M60×2

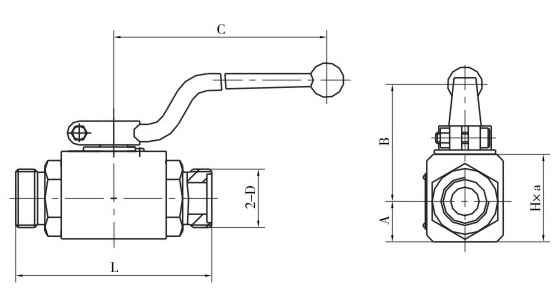

外螺紋連接尺寸：
型號
A
B
C
L
H×a
2-D
QJH-06WL
13.5
27
105
71
33×26
M16×1.5
QJH-10WL
16
40
105
86
36×32
M22×1.5
QJH-1WNL
19
45
147
96
45×38
M30×1.5
QJH-20WL
25
46
185
112
55×48
M36×2
QJH-25WL
28.5
59
185
122
64×57
M42×2
QJH-32WL
37.5
74
240
145
84×75
M52×2
QJH-40WL
42.5
88
240
163
95×85
M60×2

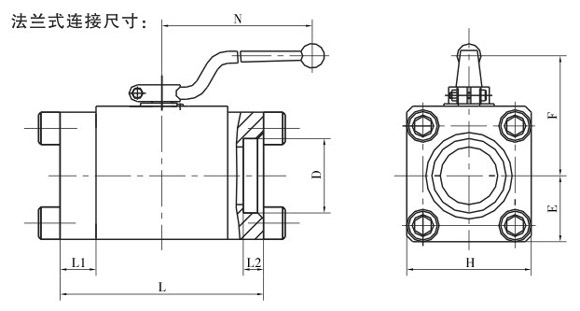

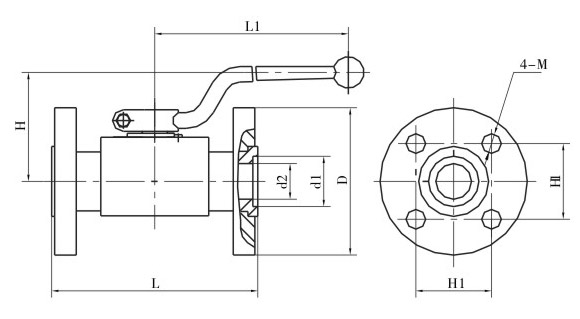

法蘭式連接尺寸：
型號
L
L1
H
H1
D
d1
d2
M
QJH-10F
103
105
44
36
Ф68
Ф22
Ф10
M10
QJH-15F
113
147
46
40
Ф75
Ф24
Ф15
M10
QJH-20F
117
185
48
42
Ф78
Ф30
Ф20
M10
QJH-25F
133
185
56
56
Ф100
Ф35
Ф23
M12
QJH-32F
145
240
63
62
Ф110
Ф45
Ф32
M12
QJH-40F
175
240
74
73
Ф130
Ф50
Ф38
M16
