名稱：電動截止閥
型號： J941H
口徑： DN15-DN600
壓力： 1.6mpa-6.4mpa
材質：鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼

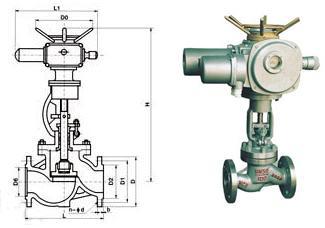

J941電動截止閥

◇主要尺寸表

公稱通徑 DN(mm)	J41H/Y-25 J41W-25P J41W-25R J41Y-25I J941H/Y-25 J941W-25P J941W-25R J941Y-25I
	主要外形尺寸和連接尺寸										電動裝置
	L	D	D1	D2	b	f	z-d	H手	H電	D0	電動裝置
10	130	90	60	40	16	2	4-14	198	-	120	-
15	130	95	65	45	16	2	4-14	233	-	120	-
20	150	105	75	55	16	2	4-14	275	-	140	-
25	160	115	85	65	16	2	4-14	285	-	160	-
32	180	135	100	78	18	2	4-18	302	-	180	-
40	200	145	110	85	18	3	4-18	355	-	200	-
50	230	160	125	100	20	3	4-18	362	645	240	DZW10I
65	290	180	145	120	22	3	8-18	425	690	280	DZW10I
80	310	195	160	135	22	3	8-18	469	715	280	DZW15I
1 00	350	230	190	160	24	3	8-23	470	770	320	DZW20
125	400	270	220	188	28	3	8-25	558	780	360	DZW30
150	480	300	250	218	30	3	8-25	611	875	400	DZW45
200	600	360	310	278	34	3	12-25	721	967	400	DZW60
250	650	425	370	332	36	3	12-30	786	-	450	-
300	750	485	430	390	40	4	12-30	925	-	500

公稱通徑 DN(mm)	J41H/Y-25 J41W-40P J41W-40R J41Y-40I J941H/Y-40 J941W-40P J941W-40R J941Y-40I
	主要外形尺寸和連接尺寸												電動裝
	L	D	D1	D2	D6	b	f	f2	z-d	H手	H電	D0	電動裝
10	130	90	60	40	35	16	2	4	4-14	198	-	120	-
15	130	95	65	45	40	16	2	4	4-14	233	-	120	-
20	150	105	75	55	51	16	2	4	4-14	275	-	140	-
25	160	115	85	65	58	16	2	4	4-14	285	-	160	-
32	180	135	100	78	66	18	2	4	4-18	302	-	180	-
40	200	145	110	85	76	18	3	4	4-18	355	-	200	-
50	230	160	125	100	88	20	3	4	4-18	373	645	240	DZW10I
65	290	180	145	120	110	22	3	4	8-18	408	690	280	DZW10I
80	310	195	160	135	121	22	3	4	8-18	436	715	320	DZW20I
100	350	230	190	160	150	24	3	4.5	8-23	480	770	360	DZW30I
125	400	270	220	188	176	28	3	4.5	8-25	558	782	400	DZW45
150	480	300	250	218	204	30	3	4.5	8-25	611	875	400	DZW60
200	600	375	320	282	260	38	3	4.5	12-30	720	1160	400	DZW90I

◆主要尺寸表

公稱通徑 DN(mm)	主要外形尺寸和連接尺寸 (mm)												電動裝置
公稱通徑 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H手	H電	D0	電動裝置
J41H/Y-64 J941H/Y-64 J941H/Y-64 J941Y-64I
10	170	100	70	50	35	18	2	4	4-14	198	-	120	-
15	170	105	75	55	40	18	2	4	4-14	233	-	120	-
20	190	125	90	68	51	20	2	4	4-18	275	-	140	-
25	210	135	100	78	58	22	2	4	4-18	285	-	160	-
32	230	150	110	80	66	24	2	4	4-23	302	-	180	-
40	260	165	125	95	76	24	3	4	4-23	355	-	200	-
50	300	175	135	105	88	26	3	4	4-23	373	645	240	DZW1OI
65	340	200	160	130	110	28	3	4	8-23	408	690	280	DZW1OI
80	380	210	170	140	121	30	3	4	8-23	436	715	320	DZW20I
100	430	250	200	168	150	32	3	4.5	8-25	480	770	360	DZW30I
125	500	310	250	210	176	38	3	4.5	8-34	558	782	400	DZW45
150	550	340	280	240	204	38	3	4.5	8-34	611	875	400	DZW60
200	650	430	360	312	260	38	3	4.5	12-30	720	1160	400	DZW90I
J41H/Y-100 J941H/Y100 J941H/Y-100I J941Y-100I
10	170	100	70	50	35	20	2	d	4-14	198	-	120	-
15	170	105	75	55	40	20	2	4	4-14	202	-	140	-
20	190	125	90	68	51	22	2	4	4-18	228	-	160	-
25	210	135	100	78	58	24	2	4	4-18	250	-	180	-
32	230	150	110	82	66	24	2	4	4-23	326	-	220	-
40	260	165	125	95	76	26	3	4	4-23	359	-	240	-
50	300	195	145	112	88	28	3	4	4-25	414	710	280	DZW15
65	340	220	170	138	110	32	3	4	8-25	434	750	320	DZW20I
80	380	230	180	148	121	34	3	4	8-25	547	785	400	DZW30
100	430	265	210	172	150	38	3	4.5	8-23	621	837	450	DZW45
125	500	310	250	210	176	42	3	4.5	8-34	732	-	450	-
150	550	350	290	250	204	46	3	4.5	12-34	840	-	500	-
200	650	430	360	312	260	54	3	4.5	12-41	925	-	550	-
J41H/Y-160
15	170	110	75	52	40	24	2	4	4-18	148	-	140	-
20	190	130	90	62	51	26	2	4	4-23	156	-	160	-
25	210	140	100	72	58	28	2	4	4-23	175	-	180	-
32	230	165	115	85	66	30	2	4	4-25	200	-	200	-
40	260	175	125	92	76	32	3	4	4-27	231	-	240	-
50	300	215	165	132	88	36	3	4	8-25	262	-	250	-
65	340	245	190	152	110	44	3	4	8-30	470	-	320	-
80	380	260	205	168	121	46	3	4	8-30	500	-	400	-
100	430	300	240	200	150	48	3	4.5	8-34	557	-	450	-

主要特點及用途：

1. 結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。

2. 密封面采用不銹鋼和硬質合金，使用壽命長

3. 采用柔性石墨填料、密封可靠、操作輕便靈活

4. 驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。

5. 廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

◇主要尺寸表

公稱通徑DN(mm)

主要外形尺寸和連接尺寸 (mm)

L

D

D1

D2

b

f

z-d

H

D0

J941H/Y-16C J941W-16P J941W-16R J941W-16R

10

130

90

60

40

14

2

4-14

198

120

15

130

95

65

45

14

2

4-14

200

120

20

150

105

75

55

14

2

4-14

243

140

25

160

115

85

65

14

2

4-14

253

160

32

180

135

100

78

15

2

4-18

280

180

40

200

145

110

85

16

3

4-18

312

200

50

230

160

125

100

16

3

4-18

321

240

65

290

180

145

120

18

3

4-18

325

280

80

310

195

160

135

20

3

8-18

355

280

100

350

215

180

155

20

3

8-18

415

320

125

400

245

210

185

22

3

8-18

460

360

150

480

280

240

210

24

3

8-23

510

400

200

600

335

295

265

26

3

12-23

710

400

250

650

405

355

320

30

3

12-23

786

450

300

750

460

410

375

30

3

12-23

925

500

公稱通徑DN(mm)	主要外形尺寸和連接尺寸 (mm)
公稱通徑DN(mm)	L	D	D1	D2	b	f	z-d	H	D0
J941H/Y-16C J941W-16P J941W-16R J941W-16R
10	130	90	60	40	14	2	4-14	198	120
15	130	95	65	45	14	2	4-14	200	120
20	150	105	75	55	14	2	4-14	243	140
25	160	115	85	65	14	2	4-14	253	160
32	180	135	100	78	15	2	4-18	280	180
40	200	145	110	85	16	3	4-18	312	200
50	230	160	125	100	16	3	4-18	321	240
65	290	180	145	120	18	3	4-18	325	280
80	310	195	160	135	20	3	8-18	355	280
100	350	215	180	155	20	3	8-18	415	320
125	400	245	210	185	22	3	8-18	460	360
150	480	280	240	210	24	3	8-23	510	400
200	600	335	295	265	26	3	12-23	710	400
250	650	405	355	320	30	3	12-23	786	450
300	750	460	410	375	30	3	12-23	925	500
