全徑或縮徑
升降式止回閥
球式止回閥
旋啟式止回閥
按需求內置彈簧
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型

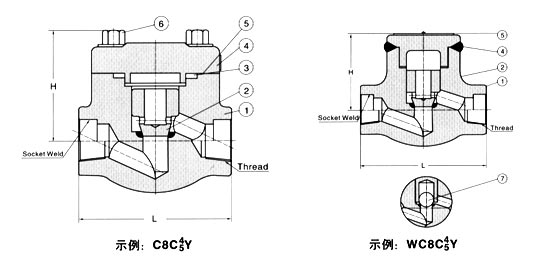

鍛鋼升降止回閥

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	墊片	316夾柔性石墨		316夾PTFE
4	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	銘牌	SS
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
7	球	A182 F420/STL	A182 F304	A182 F304	A182 F304
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

NPS	縮徑	³/8	¹/2	³/4	1	1¹/4	1¹/2	2	/
NPS	全徑	/	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		79,	79	92	111	120	152	172	200
W		61	61	65	79	95	103	118	132
重量	螺栓式	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
重量	焊接式	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A 105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	墊片	316夾柔性石墨		316夾PTFE
4	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	銘牌	SS
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
7	球	A182 F420	A182 F304	A182 F304	A182 F304
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS	縮徑	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
NPS	全徑		³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		92	111	111	120	152	172	200	220
W		65	79	79	97	104	120	139	215
重量	螺栓式	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
重量	焊接式	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3

[NextPage]

800Lb,900Lb-1500Lb

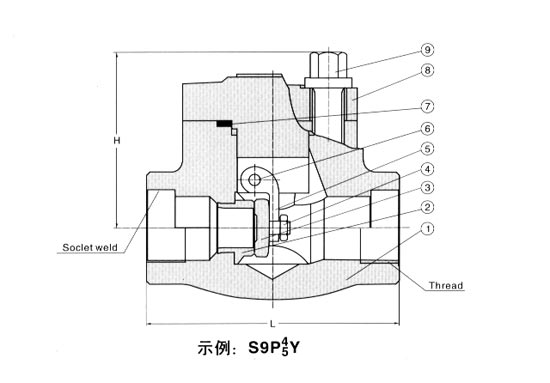

鍛鋼旋啟式止回閥 800Lb,900Lb～

1500Lb

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A 105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥蓋	A276 420	A276 304	A276 F304(L)	A276 F316(L)
3	旋啟式閥瓣	A276 420	A276 304	A276 F304(L)	A276 F316(L)
4	螺母	A194 2H	A194 4	A194 8	A194 8M
5	搖臂	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	圓柱銷	A276 420		A182 F304	A182 F316
7	墊片	316夾柔性石墨		316夾PTFE
8	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
9	內六角螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS		³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L	800Lb	79	79	92	111	120	120	140
L	900～1500Lb	92	111	111	120	120	140	178
W	800Lb	61	61	78	84	101	120	133
W	900～1500Lb	79	79	79	97	105	120	140
重量	800Lb	1.1	1.0	1.9	3.9	4.5	7.3	10.0
重量	900～1500Lb	3.1	3.0	3.6	4.3	6.1	8.8	12.6

NextPage]

900Lb～2500LB

自密封旋啟式止回閥 900Lb～

2500Lb

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A 105N	Type F22	Type F304(L)	Type F316(L)
1	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
2	圓柱銷	A276 420		A182 F304	A182 F316
3	密封環	A276 304L			A276 316L
4	自密封座	A105	A182 F304L	A182 F304(L)	A182 F316(L)
5	閥體	A105N	A182 F22	A182 F<, /st1:chmetcnv>304(L)	A182 F316(L)
6	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	提升螺母	A194 2H	A194 4	A194 8	A194 8M
8	四開環	A276 420	A182 F304		A182 F316
9	吊耳	A193 B7	A193 B16	A193 B8	A193 B8M
10	搖臂	A105	A182 F22	A182 F304(L)	A182 F316(L)
11	閥瓣	A276 410	F304	A182 F304(L)	F316(L)
12	提升螺母	A194 2H	A194 4	A194 8	A194 8M
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS		¹/2″	³/4″	1″	1¹/4″	1¹/2″	2″
L	900～1500Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900～1500Lb	8.2	7.8	7.7	19.8	19.2	21.3
重量	2500Lb	10.0	9.6	9.4	21.5	21.1	22.8

NextPage]

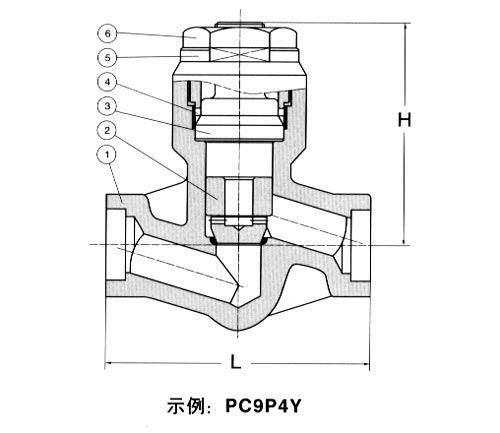

自密封旋啟式止回閥 900Lb～1500Lb

標準材質明細表

號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
號	零件名稱	Type A 105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式閥瓣	A276 420	A276 304	A276 304(L)	A276 F316(L)
3	自密封座	A105+STL	F22+STL	A182 F304(L)	F316(L)
4	密封環	A276 304L	A276 304L	A276 304L	A276 316L
5	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
6	提升螺母	A194 2H	A194 4	A194 8	A194 8M
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS		¹/2″	³/4″	1″	1¹/4″	1¹/2″	2″
L	900～1500Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900～1500Lb	7.5	7.0	6.8	18.5	18.1	20.3
重量	2500Lb	9.0	7.6	8.4	19.5	20.1	21.8

900Lb～1500Lb

900Lb～1500Lb

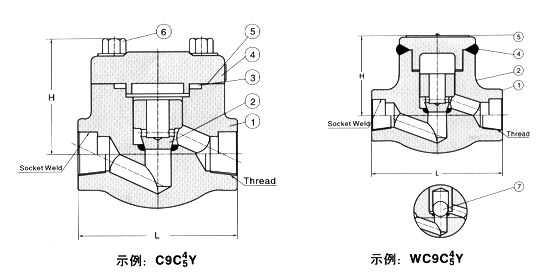

鍛鋼升降止回閥 900Lb～1500Lb

鍛鋼止回閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（

NextPage]

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）
