橡膠瓣止回閥主要由閥體、閻蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼捧及強化尼龍布做襯底。外層披翟橡膠制成閥瓣開關壽命可選l00萬次。該閥采用全流面積式設計，具有水頭損先小，不易堆積雜物維修簡便等特性。
該閥主要適用于給排水系統可安裝于水泵出水口處以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上以防止池水倒流至給水系統中。
|
零件名稱 |
閥體 |
閥蓋 |
閥瓣 |
|
材料 |
鑄鐵 |
鑄鐵 |
鋼材+強化尼龍布 |
二、橡膠瓣止回閥主要規格
型號 公稱壓力PN（MPa） 密封試驗壓力（MPa） H44X-10 1.0 1.1 H44X-16 1.6 1.76
型號 殼體試驗壓力（MPa） 最高工作壓力（MPa） 介質保溫 H44X-10 1.5 1.0 0-80℃ H44X-16 2.4 1.6

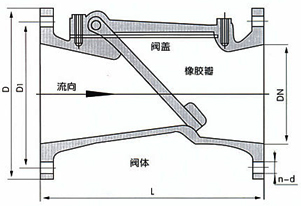

三、主要外形尺寸(法蘭連接尺寸按GB4216的規定)
型號 DN L D D1 dn n H44X-10 16 50 203 165 125 17.5 4 65 216 185 145 17.5 4 80 241 200 160 17.5 8 100 292 220 180 17.5 8 150 356 285 240 22 8 200 495 240 295 22 8 250 622 395 350 22 12 300 698 445 400 22 12 350 787 505 460 22 16 400 914 565 515 22 16 450 978 615 565 26 20 500 978 670 620 26 20 600 1295 780 725 30 20
