美標止回閥特點
①產品的設計制造符合美國國家標準ANSIB16.34，美國石油協會標準APl6D要求。②閥瓣為旋啟式，流道為直通式，水平管道、垂直管道均可安裝。 ③搖桿銷軸采用內裝式結構，減少了外泄漏缺點。 ④閥體，閥蓋為螺栓連接，高壓情況下(PN≥10MPa)。中法蘭采用內壓自密封結構，使得產品體積小，重量輕，密封可靠。
|
名稱 |
止回閥 |
|
設計標準 |
APl6D．JlS B2074-2084 |
|
結構長度 |
ANSIB16.10,JISB2002 |
|
配管法蘭 |
ANSI B16.5、JISB2212-2214 |
|
對焊端尺寸 |
ANSlB16.25 |
|
檢驗與試 |
APl6D或APl598,JlSB2003 |
美標止回閥試壓規范
壓力等級或公稱壓力 殼體試驗 密封試驗 (MPa) 高壓液密封 低壓氣密封 150Lb．PN2.0MPa 2.94 2.16 0.6 300Lb．PN5．OMPa 7.67 5.62 600Lb．PNl O.OMPa 15.3 11.23 JISlOK 2.1 1.6 JIS20K 5.1 3.8
(Mpa)
美標止回閥主要零件材料及性能規范
零件名稱 材 料 閥體 ASTM A216 ASTM A351 ASTM A351 ASTM A351 ASTM A351 銷軸 1Crl3 OCrl8Ni9 OCrl7Nil2M02 OOCrl9Nil0 OOCrl7Nil4M02 F6a 304 316 304L 316L 閥瓣 密封面 13Cr 13Cr STL 本體 本體 STL 閥座 13Cr STL STL 閥瓣螺母 1Crl3 0Crl8Ni9 OCrl7Nil2M02 00Crl9NilO OOCrl7Ni4M02 410 304 316 304L 316L 防松銷 OCCr8Ni9 0Crl7Nil2M02 00Crl9NilO 00Crl7Nil4M02 304 316 304L 316L 墊片 柔性石墨復合墊 (芯板：碳鋼或不銹鋼)不銹鋼帶，柔性石墨纏繞墊 中法蘭螺栓 350CrM0 OCr18Ni9 ASTMA193 B8 中法蘭螺母 45 OCr18Ni9 ASTM A194 8 適用 適用介質 水、蒸汽、油品等 硝酸等腐蝕介質 醋酸等腐蝕介質 強氧化性介質 尿素等腐蝕性介質 適用溫度 (℃) -29～425 -40～200(超出該溫度范圍、請在訂貨時注明)
閥蓋
閥瓣
搖桿
WCB
CFB
CF8M
CF3
CF3M
本體 STLR STL
ASTM A193 B7
ASTM A1 94 2H
工況
注： 1如法蘭密封面采用凸面以外的型式。請在訂貨時注明。
.jpg)

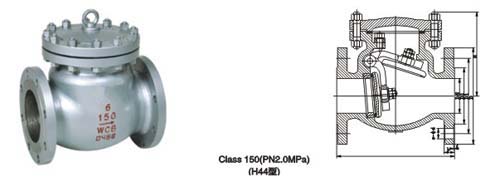

[H44]主要連接與外形尺寸及重量
磅級
公稱通徑(DN)
主要連接尺寸 (mm)
H44外形尺寸
重量
(kg)
in
mm
L
D
D1
D2
b
f
z-φd
H
150Lb
(2.0Mpa)
(10K)
2
50
203
152
120.5
92
16
1.6
4-19
165
17
21/2
65
216
178
139.5
105
17.5
1.6
4-19
175
25
3
80
241
190
152.5
127
19.5
1.6
4-19
190
29
4
100
292
229
190.5
157
24
1.6
8-19
215
50
5
125
330
254
216
186
24
1.6
8-22
245
75
6
150
356
279
241.5
216
25.5
1.6
8-22
265
85
8
200
495
343
298.5
270
29
1.6
8-22
320
150
10
250
622
406
362
324
30.5
1.6
12-25
365
240
12
300
698
483
432
381
32
1.6
12-25
415
350
14
350
787
533
476
413
35
1.6
12-29
460
460
16
400
864
597
540
470
37
1.6
16-29
495
580
20
500
978
698
635
584
43
1.6
20-32
590
840
24
600
1295
813
749.5
692
48
1.6
20-35
650
1140
28
700
1448
927
863.5
800
71.5
1.6
28-35
300Lb
(5.0MPa)
(20K)
2
50
267
165
127
92
22.5
1.6
8-19
190
28
21/2
65
292
190
149
105
25.5
1.6
8-22
205
33
3
80
318
210
168
127
28 5
1.6
8-22
220
45
4
100
356
254
200
157
32
1.6
8-22
245
70
5
125
400
279
235
186
35
1.6
8-22
275
110
6
150
444
318
270
216
36.5
1.6
12-22
295
150
8
200
533
381
330
270
41.5
1.6
12.25
330
230
10
250
622
444
387.5
324
48
1.6
16-29
420
390
12
300
711
521
451
381
51
1.6
16-32
480
520
14
350
838
584
514.5
413
54
1.6
20-32
535
710
16
400
864
648
571.5
470
57.5
1.6
20-35
585
890
20
500
1016
775
686
584.5
63.5
1.6
24-35
685
1360
24
600
1364
914.5
813
692.5
70
1.6
24-41
785
2040
600Lb
(10.0MPa)
2
50
292
165
127
92
26
6.4
8-19
210
32
21/2
65
330
190
149
100
29
6.4
8-22
230
42
3
80
356
210
168
127
32
6.4
8-22
255
60
4
100
432
273
216
157
38
6.4
8-25
295
95
5
125
508
330
266.5
186
45
6.4
8-29
310
120
6
150
559
355.5
292
216
47.5
6.4
12-29
365
220
8
200
660
419.5
349
270
56
6.4
12-32
420
390
10
250
787
508
432
324
63.5
6.4
16-35
505
630
12
300
838
559
489
381
66.5
6.4
20-35
545
870
14
350
889
603.5
527
413
710
6.4
20-38
600
940
16
400
991
686
603
470
76.5
6.4
20-41
650
1100
注：①如法蘭密封面采用凸面以外的形式，請在訂貨時注明。2壓力900、1500Lb止回閥尚有生產。
